Как се използват стандартните едножилни кабели без обвивка на ЕС в съвременните електрически системи?

Електрическото окабеляване вътре в контролни шкафове, разпределителни табла, машини и сградни системи често изисква кабели, които могат да бъдат прекарани ефективно през ограничени пространства, като същевременно поддържат стабилна електрическа изолация и проводимост. За разлика от кабелите с допълнителна външна обвивка, едножилните кабели без обвивка са проектирани с по-компактна конструкция, което ги прави подходящи за много приложения с фиксирано окабеляване и вътрешни връзки.

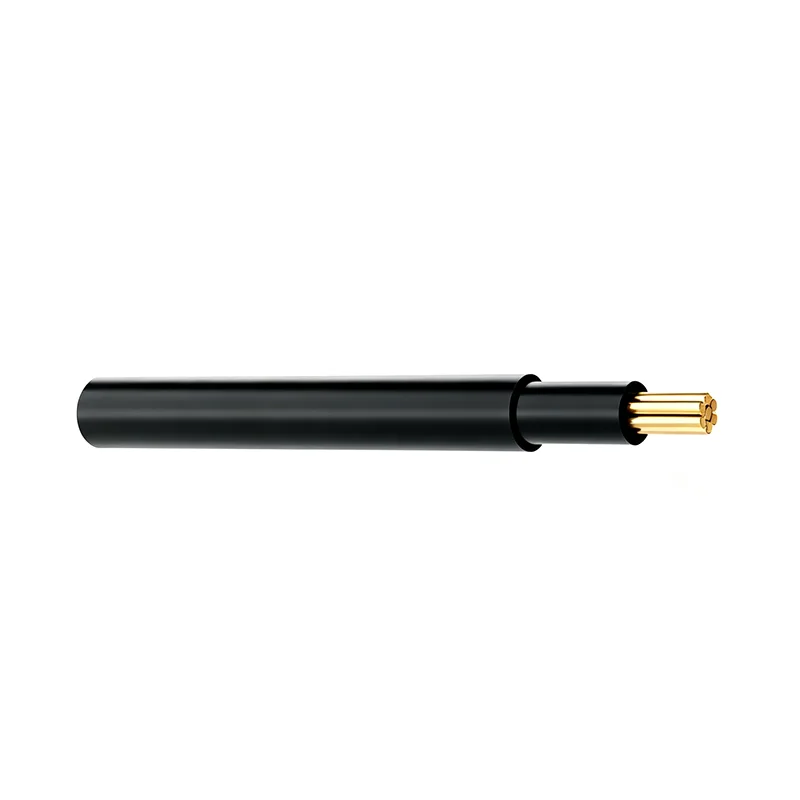

TheСтандартни за ЕС едножилни кабели без обвивкадоставен отLINSHENGса предназначени за европейски стандартни електрически приложения за ниско напрежение. Продуктовата гама използва безкислородни медни проводници, поддържа твърди и многожилни конфигурации на проводници и се предлага с PVC или персонализирани изолационни материали. Текущата спецификация на продукта покрива диапазон на номинално напрежение 450/750 V и напречно сечение на проводника от 1,5 mm² до 25 mm².

Защо едножилните кабели са полезни за вътрешно окабеляване?

Ефективно маршрутизиране в ограничени пространства

Електрическите шкафове и оборудването за автоматизация съдържат множество компоненти, клеми, превключватели, релета и контролни устройства. Окабеляването често трябва да минава през тесни канали и да следва специфични маршрути между компонентите.

Едножилната конструкция прави отделните проводници по-лесни за маршрутизиране и организиране. Инсталаторите могат да подредят различни проводници според оформлението на шкафа, вместо да боравят с по-голям многожилен кабел, където са необходими индивидуални връзки.

По-ясни електрически връзки

Индивидуалните проводници могат да бъдат идентифицирани и маршрутизирани отделно, което може да опрости работата по свързване вътре в разпределителните табла и контролните шкафове. Правилното етикетиране и организираното маршрутизиране също могат да направят бъдещата проверка и поддръжка по-ефективни.

Гъвкава конфигурация

Различните вериги може да изискват различни размери на проводниците. Гамата от едножилни кабели, покриваща няколко напречни сечения, позволява на системните дизайнери да избират размера на проводника според текущите изисквания, условията на монтаж и приложимите електрически разпоредби.

Къде обикновено се прилагат тези кабели?

Електрически контролни шкафове

Контролните шкафове съдържат голям брой вътрешни електрически връзки. Силовите вериги, управляващите вериги, сигналните интерфейси и компонентните връзки може да изискват различни размери на проводниците и маршрути.

TheСтандартни за ЕС едножилни кабели без обвивкаможе да се използва за вътрешно окабеляване на шкафа, където приложимият метод на инсталиране позволява този тип кабел. Техните гъвкави характеристики на маршрутизиране могат да помогнат на монтажниците да създадат организирани пътеки за окабеляване в ограничено пространство на шкафа.

Разпределителни табла

Разпределителните табла изискват надеждни връзки между входящото захранване, устройствата за защита на веригата, клемните блокове и изходящите вериги. Едножилни проводници могат да се използват за вътрешни връзки, когато избраният вид кабел и начин на монтаж отговарят на изискванията на електрическата система.

Оборудване за индустриална автоматизация

Индустриалните машини обикновено съдържат двигатели, сензори, контролни компоненти, релета, PLC системи, контактори и други електрически устройства. Разположението на кабелите трябва да отговаря на физическото разположение на тези компоненти, като същевременно поддържа надеждни електрически връзки.

Кабелите LINSHENG могат да се прилагат за вътрешни електрически връзки в оборудване за автоматизация и производствени машини, където спецификациите на кабела са подходящи за работните условия.

Изграждане на електрически системи

Едножилни кабели по европейски стандарт се използват и в подходящи жилищни и търговски електрически инсталации, включително осветителни вериги, разпределителни връзки и фиксирано вътрешно окабеляване.

Действителното приложение винаги трябва да се определя от приложимите национални разпоредби за инсталиране, тип кабел, размер на проводника, номинално напрежение, среда на инсталиране и необходимия метод на защита.

Какви електрически параметри трябва да проверяват купувачите?

Горните спецификации трябва да се третират като параметри, специфични за продукта. За конкретна инсталация купувачите трябва да потвърдят приложимия тип кабел, конструкция на проводника, изолационен материал, температурен рейтинг и нормативни изисквания, преди да поръчат.

Как размерът на проводника влияе върху избора на кабел?

1,5 mm² за по-малки вериги

Опцията от 1,5 mm² има максимално съпротивление на проводника от 12,1 Ω/km и може да се счита за подходящи приложения за окабеляване с по-нисък ток, когато изискванията за монтаж позволяват този размер на проводника.

2,5 mm² за общи електрически връзки

Версията от 2,5 mm² има максимално съпротивление на проводника от 7,41 Ω/km и обикновено се счита за по-широк диапазон от изисквания за електрическо свързване. Действително допустимият ток зависи от метода на инсталиране, температурата на околната среда, групирането, изолацията и приложимите стандарти.

4 mm² до 10 mm² за по-високи изисквания за ток

Опциите от 4 mm², 6 mm² и 10 mm² осигуряват прогресивно по-големи напречни сечения на проводника за приложения, изискващи по-голяма способност за подаване на ток. Купувачите трябва да изчислят необходимия размер на проводника въз основа на действителното натоварване и условията на монтаж, вместо да избират единствено според номиналната мощност на оборудването.

16 mm² и 25 mm² за по-големи връзки

Опциите от 16 mm² и 25 mm² са налични за електрически системи, изискващи по-големи проводници. За тези приложения спадът на напрежението, методът на инсталиране, температурата на околната среда, групирането на проводниците и условията на късо съединение трябва да се вземат предвид при избора на кабел.

Каква е разликата между твърди и многожилни проводници?

Твърди проводници

Твърдият проводник се състои от един проводящ елемент. Той може да осигури относително стабилна структура за фиксирано окабеляване и обикновено се счита, че кабелът не изисква често движение.

Пригодността на плътен проводник зависи от средата на инсталиране, изискванията за огъване, дизайна на клемата и приложимия кабелен стандарт.

Многожилни проводници

Многожилният проводник се състои от множество по-малки проводници, комбинирани в един проводник. Тази конструкция обикновено осигурява по-голяма гъвкавост от твърд проводник със същата площ на напречното сечение.

Многожилните конфигурации могат да бъдат полезни, когато окабеляването трябва да следва извити маршрути или когато пространството за инсталиране прави гъвкавостта важна.

Какво трябва да се има предвид при инсталиране на кабели без обвивка?

Защита от механични повреди

Кабелът без обвивка няма същата допълнителна механична защита, осигурена от конструкцията с обвивка. Следователно трябва да се инсталира само в приложения и места, където избраният тип кабел е разрешен и е осигурена адекватна защита, когато е необходимо.

Правилно маршрутизиране

Прокарването на кабела трябва да избягва остри ръбове, прекомерно огъване, движещи се компоненти, прекомерни източници на топлина и други условия, които могат да повредят изолацията. Вътре в електрическите шкафове проводниците трябва да бъдат разположени по начин, който предотвратява ненужното механично напрежение.

Подходящо прекратяване

Клеми, съединители, накрайници и други свързващи компоненти трябва да са съвместими с типа и напречното сечение на проводника. Лошото прекратяване може да увеличи контактното съпротивление и да създаде локално нагряване.

Помислете за групиране на кабели

Когато няколко натоварени проводника са инсталирани заедно, разсейването на топлината може да бъде намалено и допустимият ток може да се наложи да се коригира. Поради това трябва да се вземат предвид условията за инсталиране и приложимите разпоредби, когато се определя капацитетът за носене на ток.

Как температурата влияе върху избора на кабел?

Околна температура

Температурата на околната среда влияе върху топлинните характеристики на електрическия кабел. Кабел, инсталиран вътре в горещ контролен шкаф, може да работи при различни условия от същия кабел, инсталиран в по-хладна среда.

Определеният работен температурен диапазон на кабела трябва да се сравни с действителните условия на монтаж.

Работна температура на проводника

Текущата продуктова спецификация осигурява работен температурен диапазон от -30°C до +90°C. Допустимият ток и действителното повишаване на температурата все още зависят от метода на инсталиране и съответните електрически изисквания.

Краткотрайни температурни условия

Спецификацията на продукта показва краткотрайна температурна способност до +250°C. Този параметър не трябва да се тълкува като непрекъсната работна температура и трябва да се оценява според приложимия кабелен стандарт и специфичните работни условия.

Защо европейските стандарти са важни за доставките на кабели?

Стандартизирани продуктови изисквания

Европейските кабелни стандарти установяват изисквания, свързани с конструкцията на проводника, електрическите характеристики, изолацията, размерите и изпитването. Използването на кабел, проектиран според приложимия стандарт, може да опрости избора на продукти за проекти, обслужващи европейските пазари.

Проектна документация

Индустриалните проекти и производителите на електрическо оборудване може да имат нужда от техническа документация, за да покажат, че избраните компоненти отговарят на определени стандарти и пазарни изисквания.

LINSHENG идентифицира EN 60228 и HD 21.13 като приложими стандарти за своята гама от едножилни кабели по стандарт на ЕС, докато съответствието с CE, RoHS и REACH може да бъде доставено според изискванията на клиента и пазара.

Все още се прилагат специфични за пазара изисквания

Стандартният за ЕС кабел не трябва автоматично да се приема за подходящ за всяка инсталация във всяка европейска страна. Националните разпоредби за окабеляване, методите на инсталиране, противопожарните изисквания, условията на околната среда и спецификациите на проекта също трябва да бъдат прегледани преди възлагане на поръчка.

Как трябва купувачите да сравняват различните доставчици на кабели?

Какви тестове за качество са важни за едножилни кабели?

Изпитване на съпротивлението на проводника

Тестването на съпротивлението на проводника помага да се провери дали проводникът отговаря на определените електрически характеристики. Постоянното съпротивление е важно за стабилно предаване на ток и предвидимо представяне при падане на напрежението.

Изпитване на опън и удължение

Механичното изпитване може да се използва за оценка на характеристиките на проводника и изолацията. Измерванията на якост на опън и удължение предоставят информация за това как материалите реагират на механичен стрес.

Проверка на изолацията

Изолацията трябва да се провери за дефекти, които биха могли да повлияят на електрическата безопасност. Инспекцията може да включва проверки на размерите, проверка на външния вид и електрически тестове в съответствие с приложимия продуктов стандарт.

Проверка на външния вид

Визуалната проверка помага за идентифициране на повърхностни дефекти, несъответствия в размерите, проблеми с печата или други аномалии при производството, преди кабелът да бъде опакован и изпратен.

Как LINSHENG може да подкрепи производителите на електрическо оборудване?

Множество размери на проводника

LINSHENGосигурява диапазон от напречни сечения на проводници от 1,5 mm² до 25 mm², което позволява на производителите на оборудване, електрическите изпълнители и дистрибуторите да избират различни размери според изискванията на проекта.

Доставка, ориентирана към OEM

Производителите на електрическо оборудване може да изискват специфични конструкции на проводници, изолационни материали, цветове, опаковка, етикетиране и техническа документация. Персонализираните кабелни конфигурации могат да бъдат оценени според изискванията на проекта.

Приложения в множество индустрии

TheСтандартни за ЕС едножилни кабели без обвивкаможе да се счита за контролни шкафове, разпределителни табла, оборудване за индустриална автоматизация, окабеляване на машини и подходящи жилищни или търговски електрически инсталации.
